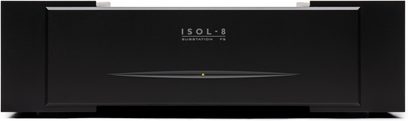

Isol-8 SubStation F5 svart
ISOL-8 SubStation F5: nätfilter med sju uttag
En streamer, en D/A-omvandlare, en förförstärkare, två slutsteg, en skivspelare med sitt phonoförsteg: en komplett anläggning omfattar snabbt fler än sex apparater. Varje apparat skickar tillbaka störningar till elnätet och påverkas av de andras. I ISOL-8:s F-serie har SubStation F5 samma hölje och filtreringsprincip som F3, men med ett sjunde uttag. Källor och förstärkare har separata kretsar med olika filtrering. Monteringen sker för hand i England.

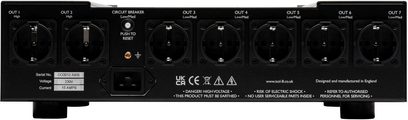

Sju uttag och två filtreringsprinciper
Källapparater drar lite ström, men minsta störning i deras strömförsörjning återfinns i signalen. Deras uttag går genom ett Transmodal-filter i flera steg, och ISOL-8 begränsar störningsöverföringen mellan apparaterna: störningar som en nätverksspelare skickar tillbaka till elnätet når inte direkt omvandlaren som är ansluten bredvid. Tillsammans klarar dessa uttag för låg och medelhög ström 6 A kontinuerligt.
Förstärkare har andra krav. Anslaget från ett piano eller en kontrabaston kräver inom några millisekunder en ström som är mycket högre än deras genomsnittliga förbrukning, och ett filter som begränsar denna ström komprimerar dynamiken. Högströmsuttagen använder därför en variant av Transmodal-filtret med mycket låg serieresistans. Alla sju uttag delar på 15 A kontinuerligt.
Störningsfiltrering på alla tre ledarna
Transmodal-filtret behandlar differentialmodsstörningar, som förekommer mellan fas och nolla, och common mode-störningar, som uppträder på båda dessa ledare samtidigt i förhållande till jord. ISOL-8 uppger att filtreringen är effektiv ända ner till mycket låga frekvenser. Den tredje ledaren, skyddsjorden, förbinder alla apparaters chassin och leder också störningar: för den finns en särskild drossel lindad av ISOL-8.
Överspänningsskyddet omfattar alla uttag. En återställbar automatsäkring bryter strömförsörjningen om strömstyrkan överskrider gränsen, och behöver bara återställas när orsaken har identifierats.
Strömingång, hölje och tillverkning
Vid beställning väljs strömingången bland tre modeller: IEC C14 (10 A), IEC C20 (20 A) eller Neutrik powerCON. Med sju anslutna apparater, däribland förstärkare, är C20 eller powerCON ofta rätt val, eftersom C14 begränsar den totala strömstyrkan till 10 A, cirka 2 300 W vid 230 V. ISOL-8:s IsoLink Vertex- och Vector-kablar finns med dessa anslutningar.
Fronten i bearbetad aluminium är 10 mm tjock och har silverfärgad eller svart finish. Invändigt är drosslarna lindade av ISOL-8, kondensatorerna av polypropen och kablaget av silverpläterad koppar med PTFE-isolering. Monteringen sker för hand i Worcestershire. Höljet mäter 450 × 375 × 132 mm, precis som F3, och väger 11,7 kg, vilket är 1,7 kg mer.
Tekniska specifikationer
Typ och nätfördelning
- Typ: passiv nätkonditionerare, SubStation F-serien
- Antal uttag: 7
- Uttag för källutrustning med lågt / medelhögt strömbehov
- Högströmsuttag för förstärkare
- Valbar nätingång: IEC C14 (10 A), IEC C20 (20 A), Neutrik powerCON NAC3MPXXA
- Total kontinuerlig ström: högst 15 A fördelat på samtliga uttag
- Med IEC C14-ingång: 10 A
- Kontinuerlig ström för uttag med lågt / medelhögt strömbehov: högst 6 A totalt
- Matningsspänning:
- Europaversion: 220–240 V AC
- 120 V-version: 100–127 V AC
- Frekvens: 50 / 60 Hz
Filtrering och skydd
- Transmodal-filtrering i flera steg: gemensamt läge, differentiellt läge
- Kontroll av störningsöverföring mellan anslutna apparater
- Högströmsuttag: Transmodal-topologi med mycket låg serieresistans
- Filtrering av jordkretsen: lindad ISOL-8-spole
- Överspänningsskydd
- Blockering av likströmskomponenten: nej (se SubStation F5 Axis)
- Skydd: återställbar automatsäkring
Komponenter och tillverkning
- Komponenter: spolar lindade av ISOL-8, polypropenkondensatorer, silverpläterade kopparledningar med isolering av polytetrafluoreten (PTFE)
- Frontpanel: 10 mm tjock bearbetad aluminium
- Utföranden: silver eller svart
- Tillverkning: handmontering i Worcestershire (England)
Mått och vikt
- Mått (B × D × H): 450 × 375 × 132 mm
- Djup exklusive anslutningar
- Mått med förpackning: 555 × 500 × 300 mm
- Vikt: 11,7 kg
- Vikt med förpackning: 15 kg
Vanliga frågor
Hur stor total effekt kan man ansluta till SubStation F5?
15 A kontinuerligt, fördelat mellan de sju uttagen, vilket motsvarar cirka 3 450 W vid 230 V med en C20- eller powerCON-ingång. Med en C14-ingång sjunker gränsen till 10 A, cirka 2 300 W. Uttagen för källenheter är begränsade till totalt 6 A. Med monoblock eller en klass A-förstärkare ska du summera den effektförbrukning som tillverkarna anger innan du väljer ingång.
Bör man välja F5 framför F3?
Kriteriet är antalet apparater. Båda modellerna har samma ingångsalternativ, samma strömgränser och samma hölje. F5 har ett sjunde uttag: användbart för en anläggning med två slutsteg, en skivspelare och dess phonoförsteg, eller en extra källa.
Vad ska man göra om en förstärkare brummar mekaniskt?
Ett brummande ljud som kommer från förstärkarens hölje, och inte från högtalarna, beror oftast på en likströmskomponent i elnätet. SubStation F5 blockerar den inte. SubStation F5 Axis bygger på samma strömrenare men har en inbyggd blockeringskrets. Om bara en apparat påverkas åtgärdar Axis 10 och Axis 20 från ISOL-8 problemet på ett enskilt uttag.
Kan man placera SubStation F5 på en hylla i en hifi-möbel?
Ja, dess bredd på 450 mm och höjd på 132 mm motsvarar en klassisk hi-fi-komponent. Djupet på 375 mm inkluderar inte kontakterna: räkna med cirka tio centimeter extra baktill för sju kablar och strömkabeln, utan att böja dem mot väggen. Med en vikt på 11,7 kg bör du också kontrollera hyllans tillåtna belastning.
Kan SubStation F5 användas med 60 Hz nätström?
Ja. Den europeiska versionen fungerar med 220–240 V, vid 50 eller 60 Hz. Det finns en separat 120 V-version för elnät med 100–127 V.
