ISOL-8 SubStation F3: nätfilter med sex uttag

En hi-fi-anläggning delar elnät med kylskåpet, routern och hemmets laddare, och alla skickar tillbaka störningar på nätet. Ljudapparater stör också varandra: en digital källa förorenar kretsen som försörjer den intilliggande förförstärkaren. Som instegsmodell i ISOL-8:s nya F-serie separerar detta nätfilter källorna från förstärkarna och filtrerar varje krets efter den apparat den försörjer. Det monteras för hand i England.

Separata uttag för källor och förstärkare

En nätverksspelare, en D/A-omvandlare eller en förförstärkare drar lite ström, men reagerar på minsta störning i strömförsörjningen. Uttagen som är avsedda för dem går genom Transmodal-filtrering i flera steg, och ISOL-8 begränsar spridningen av störningar mellan uttagen: störningar som en apparat skickar tillbaka på elnätet når inte direkt apparaten bredvid. Dessa låg- och mellanströmsuttag klarar totalt 6 A.

Ett slutsteg innebär det omvända problemet. Den genomsnittliga förbrukningen är måttlig, men en uthållen baston eller ett slagverksanslag kräver på bråkdelen av en sekund betydligt mer ström. Ett alltför begränsande filter här hämmar dynamiken. F3:s högströmsuttag bygger därför på en variant av Transmodal-filtret med mycket låg serieresistans: förstärkaren behåller sin strömreserv och filtreringen förblir aktiv. De sex uttagen delar på en kontinuerlig ström på högst 15 A.

Gemensam mod, differentiell mod och jordkrets

Nätstörningar sprids på två sätt. I differentiell mod överlagras de på spänningen mellan fas och nolla. I gemensam mod uppträder de samtidigt på båda dessa ledare i förhållande till jord. Ett filter som bara hanterar den ena typen släpper igenom en del av problemet. Transmodal-filtreringen verkar på båda typerna, och ISOL-8 uppger en effektivitet som sträcker sig ända ner till mycket låga frekvenser.

Skyddsjorden har också egen filtrering, med en drossel lindad av ISOL-8. Denna ledare förbinder chassierna på alla apparater i anläggningen och fungerar ofta som spridningsväg för störningar. Ett överspänningsskydd kompletterar systemet, och en återställbar automatsäkring bryter strömförsörjningen vid överbelastning, utan någon säkring som behöver bytas.

Valbar nätanslutning och engelsk tillverkning

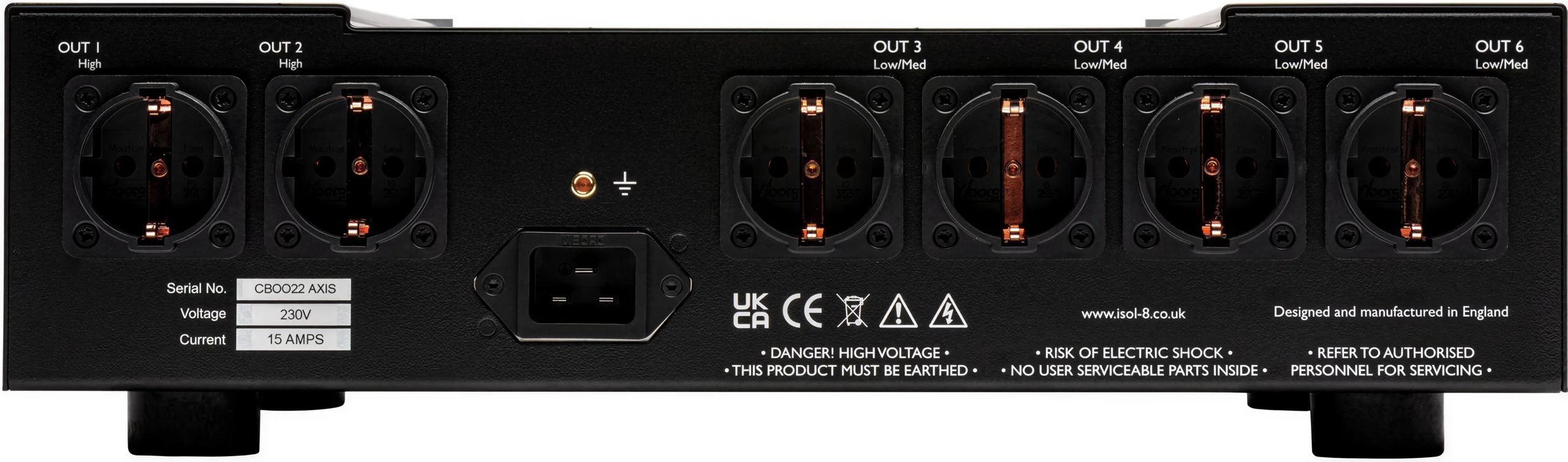

Tre apparatintag erbjuds: IEC C14 (10 A), IEC C20 (20 A) eller Neutrik powerCON. Med C14 begränsas den totala tillgängliga strömmen till 10 A, vilket motsvarar cirka 2 300 W vid 230 V. C20 och powerCON ger tillgång till apparatens 15 A, ett logiskt val med strömkrävande förstärkare. Kablarna ISOL-8 IsoLink Vertex och Vector finns med dessa anslutningar.

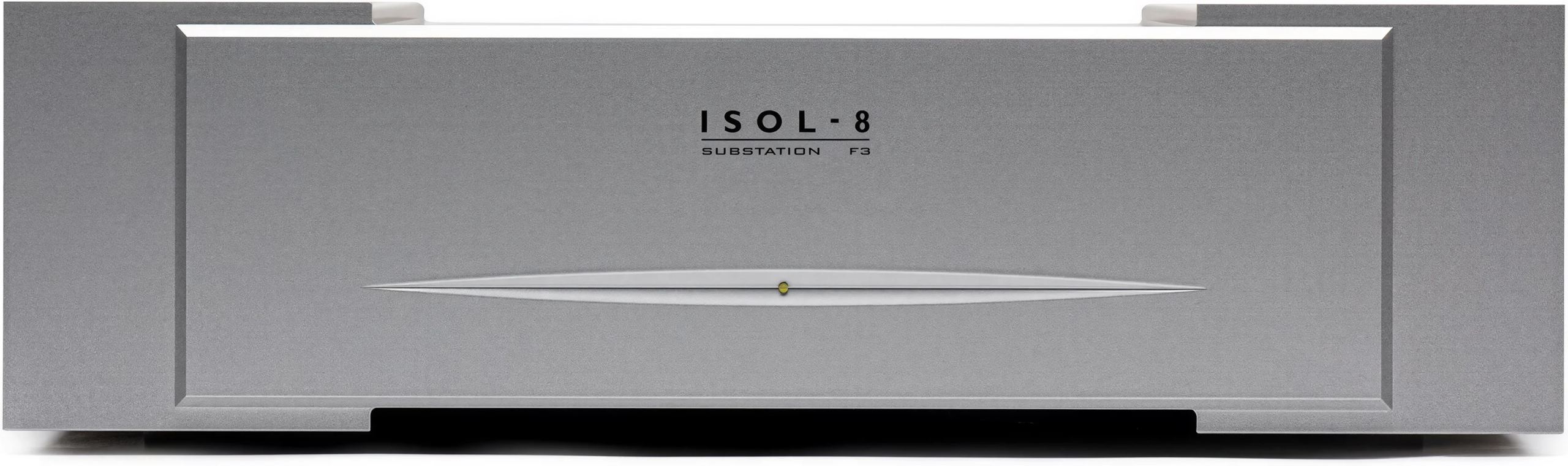

Monteringen sker för hand i Worcestershire. Inuti finns drosslar lindade av ISOL-8, polypropenkondensatorer och PTFE-isolerade ledningar av silverpläterad koppar. Frontpanelen i bearbetad aluminium är 10 mm tjock och finns i silver eller svart utförande. Höljet mäter 450 × 375 × 132 mm och vikten är 10 kg. SubStation F5 har samma mått med ett sjunde uttag och väger 11,7 kg.

Tekniska specifikationer

Typ och serie

• Typ: passiv nätströmsrenare
• Serie: SubStation F

Uttag och nätanslutning

• Antal uttag: 6
  • Uttag för källor med lågt / medelhögt strömbehov
  • Högströmsuttag för förstärkare
• Val av nätintag: IEC C14 (10 A), IEC C20 (20 A), Neutrik powerCON NAC3MPXXA

Filtrering och skydd

• Transmodal-filtrering i flera steg: common mode och differential mode
• Kontroll av överföring av störningar mellan anslutna apparater
• Filtrering av högströmsuttag: Transmodal-topologi med mycket låg serieresistans
• Filtrering av jordkretsen: ISOL-8-lindad spole
• Överspänningsskydd
• Skydd med återställbar automatsäkring
• Blockering av likströmskomponenten: nej (se SubStation F3 Axis)

Elektriska specifikationer

• Total kontinuerlig ström: högst 15 A fördelat på alla uttag
  • Med IEC C14-intag: 10 A
• Kontinuerlig ström för uttag med lågt / medelhögt strömbehov: högst 6 A totalt
• Matningsspänning:
  • Europaversion: 220–240 V AC
  • 120 V-version: 100–127 V AC
• Frekvens: 50 / 60 Hz

Konstruktion och ytfinish

• Komponenter: spolar lindade av ISOL-8, polypropenkondensatorer, silverpläterade kopparledningar med isolering av polytetrafluoreten (PTFE)
• Frontpanel: 10 mm tjock bearbetad aluminium
• Ytfinish: silver eller svart
• Tillverkning: handmontering i Worcestershire (England)

Mått och vikt

• Mått (B × D × H): 450 × 375 × 132 mm
  • Djup exklusive kontakter
• Mått med förpackning: 555 × 500 × 300 mm
• Vikt: 10 kg
• Vikt med förpackning: 13,2 kg
