Isol-8 Axis 10

ISOL-8 Axis 10: likströmsblockerare 10 A

En förstärkare som brummar trots att inget spelas har ofta en transformator som störs av elnätet. En liten likströmskomponent, som alstras av andra apparater i hemmet, räcker för att få den att vibrera. Den här lilla lådan i svart stål kopplas in mellan vägguttaget och en enda apparat och blockerar denna komponent innan den når transformatorn. Den klarar upp till 10 A och ansluts på några sekunder till en befintlig anläggning.

Varifrån det mekaniska brummet kommer

Strömmen från elnätet är växelström och bör vara helt symmetrisk. I praktiken drar vissa hushållsapparater ström ojämnt och tillför en liten likspänning till sinusvågen. Den är svag, men en ringkärnetransformator, som är mycket vanlig inom hi-fi, reagerar på den: magnetkärnan mättas delvis, plåtarna vibrerar och höljet avger ett hörbart brum, både i tomgång och under uppspelning. Ljudet kommer från själva apparaten, inte från högtalarna, och det kan uppstå eller försvinna beroende på vilka apparater som är påslagna i hemmet.

Axis 10 använder samma Axis-krets som ISOL-8 bygger in i sina nätkonditionerare, i ett separat hölje. Den släpper igenom växelströmmen och blockerar likströmskomponenten. Transformatorn återgår till tyst drift och ljudbakgrunden blir lugnare i svaga passager.

En apparat med ett uttag och vad man ansluter till det

Axis 10 har bara en utgång, ett Schuko-uttag på den europeiska versionen. Där ansluter man apparaten som brummar: en integrerad förstärkare, en förförstärkare med ringkärnetransformator eller ett slutsteg med måttlig strömförbrukning. Gränsen på 10 A motsvarar cirka 2 300 W vid 230 V kontinuerligt, vilket ger tillräcklig marginal för de flesta integrerade förstärkare. För ett strömkrävande slutsteg eller en klass A-förstärkare klarar Axis 20 upp till 16 A.

Funktionen är begränsad till att blockera likströmskomponenten. För att även filtrera högfrekventa störningar och separera signalkällorna från förstärkarna erbjuder ISOL-8 sina nätkonditionerare MiniSub och SubStation, där vissa versioner redan har Axis-kretsen inbyggd.

Konstruktion och anslutning

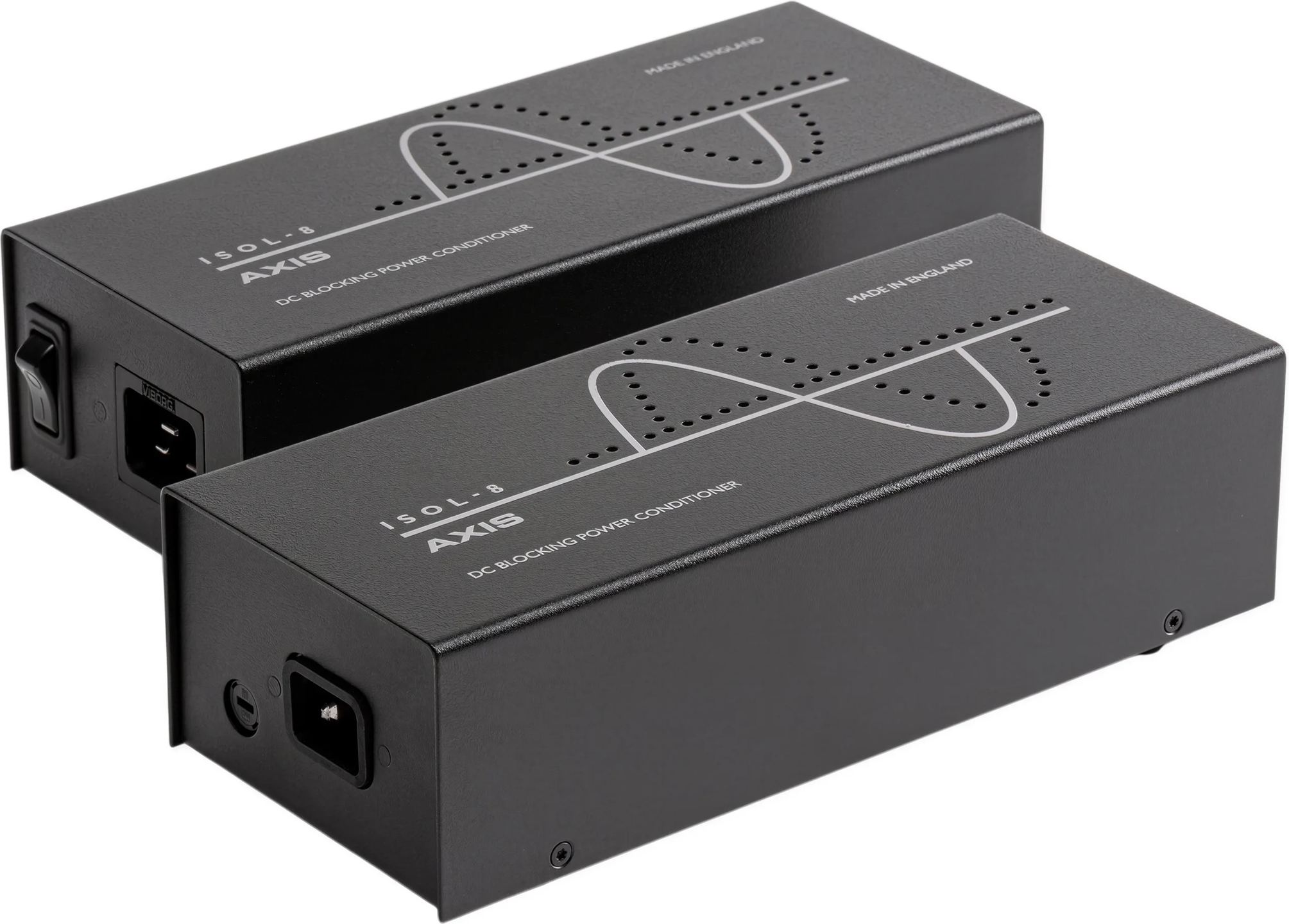

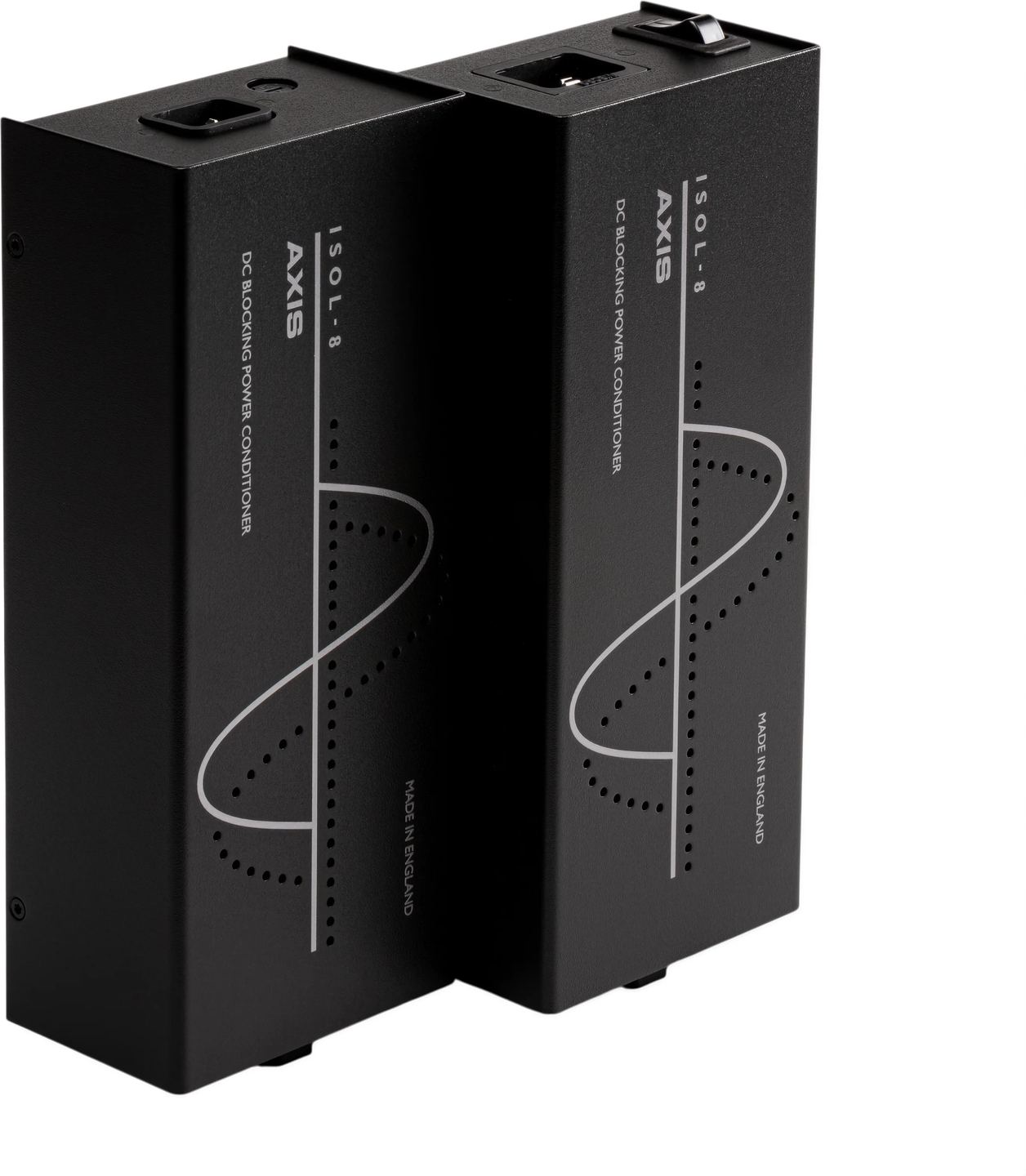

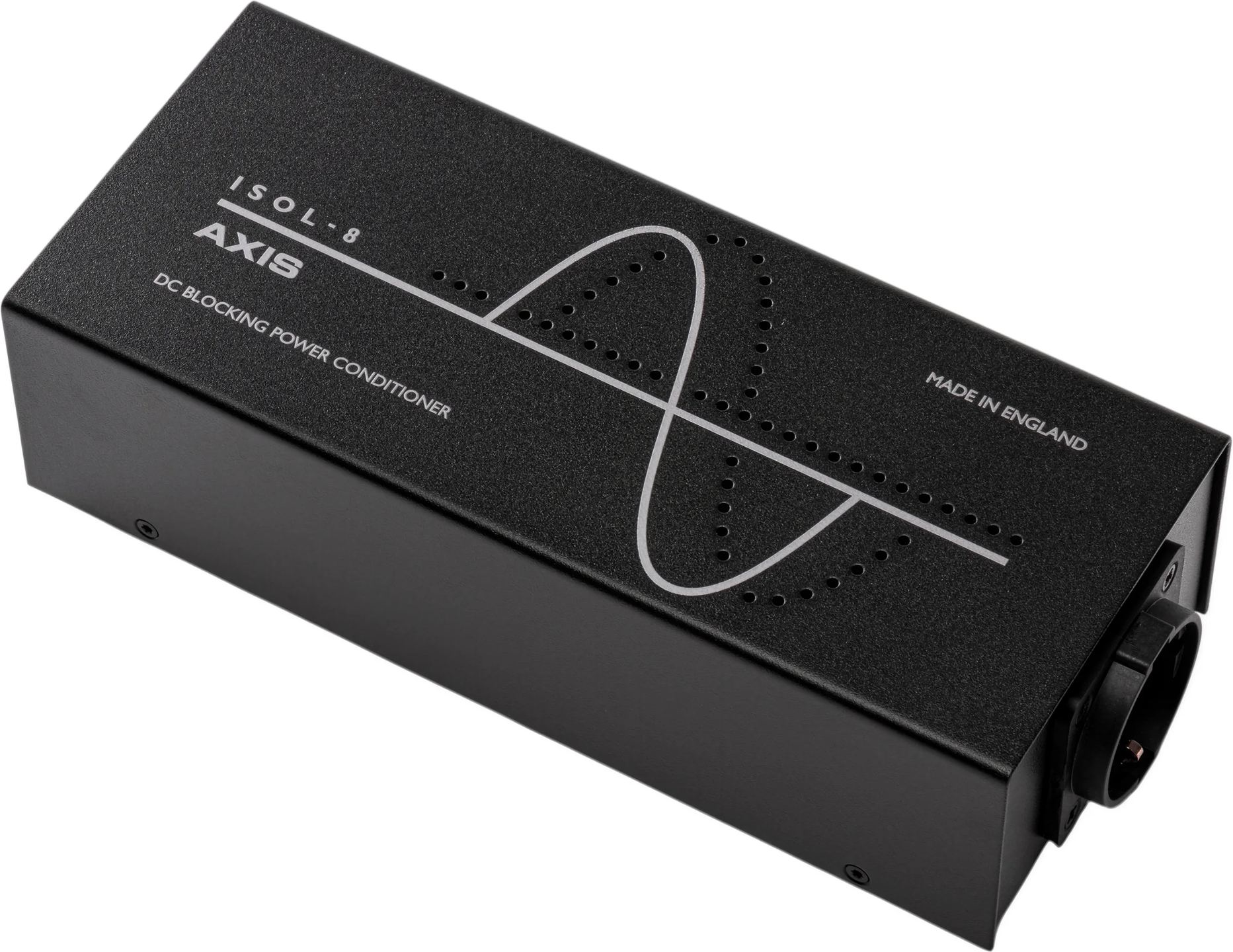

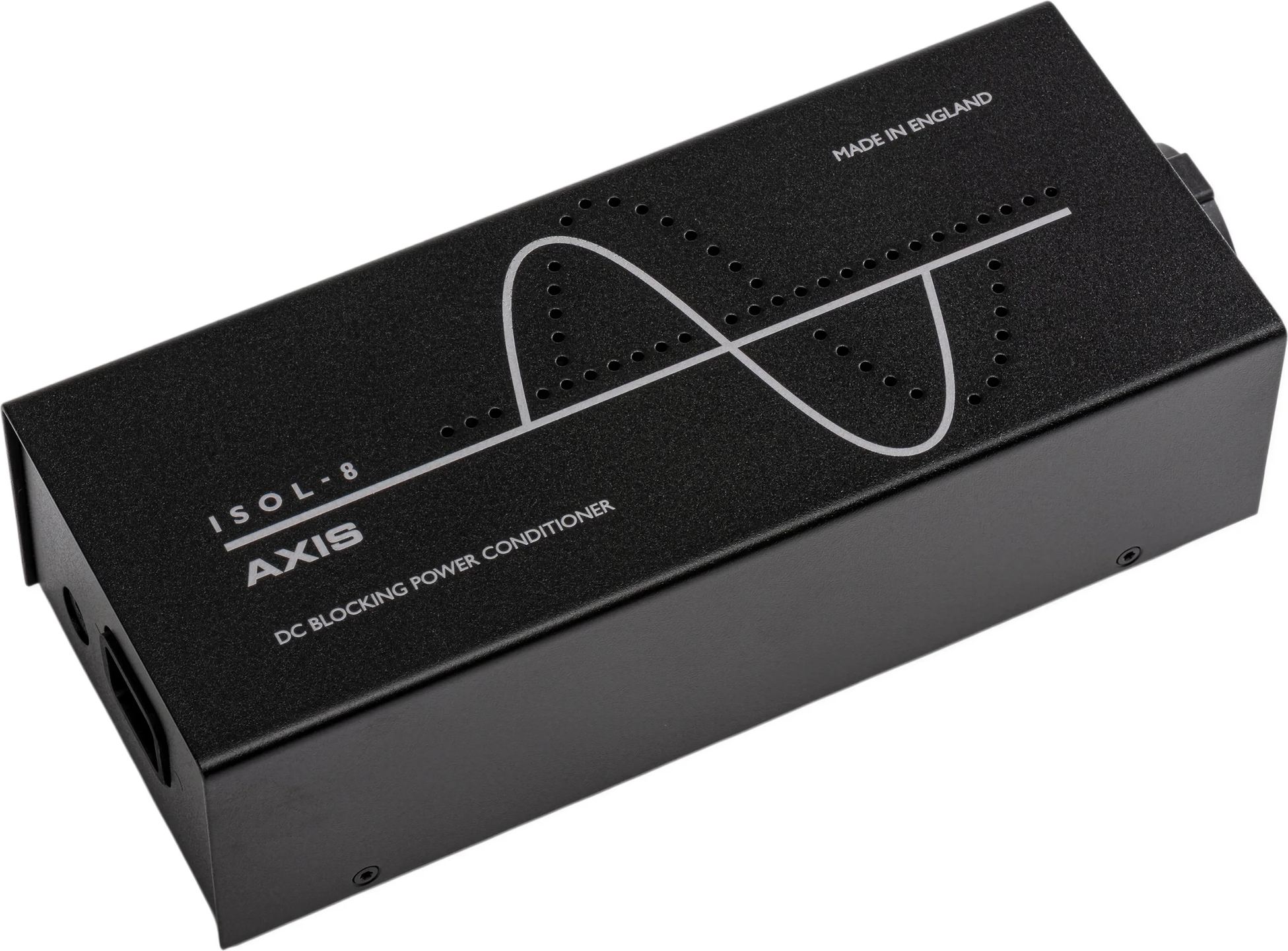

Chassit i svart stål mäter 240 × 100 × 68 mm och väger 1,3 kg: det får plats bakom en möbel eller bredvid förstärkaren. Det interna kablaget använder försilvrade ledare med PTFE-isolering, och en säkring skyddar kretsen. Ingången är ett IEC C14-apparatintag, samma som på många hi-fi-apparater. Nätkabel medföljer inte: en vanlig nätkabel passar, och ISOL-8:s IsoLink-kablar finns med denna kontakttyp.

Tekniska specifikationer

Identifiering och funktion

• Modell: Axis 10
• Typ: fristående likströmsblockerare

Elektriska specifikationer

• Märkström: 10 A
• Matningsspänning:
  • Europaversion: 220–240 V AC
  • 117 V-version: 100–127 V AC
• Skydd: säkring
• Kablage: silverpläterade ledare isolerade med polytetrafluoreten (PTFE)

Nätanslutningar

• Ingång: IEC C14-intag för C13-kabel, kabel medföljer inte
• Utgång: 1 Schuko-uttag, europeisk version

Konstruktion, mått och vikt

• Chassi: stål, svart ytfinish
• Mått exklusive kontakter: 240 × 100 × 68 mm
• Vikt: 1,3 kg
