Cabasse Kit för montering Antigua/minorca (2-pack)

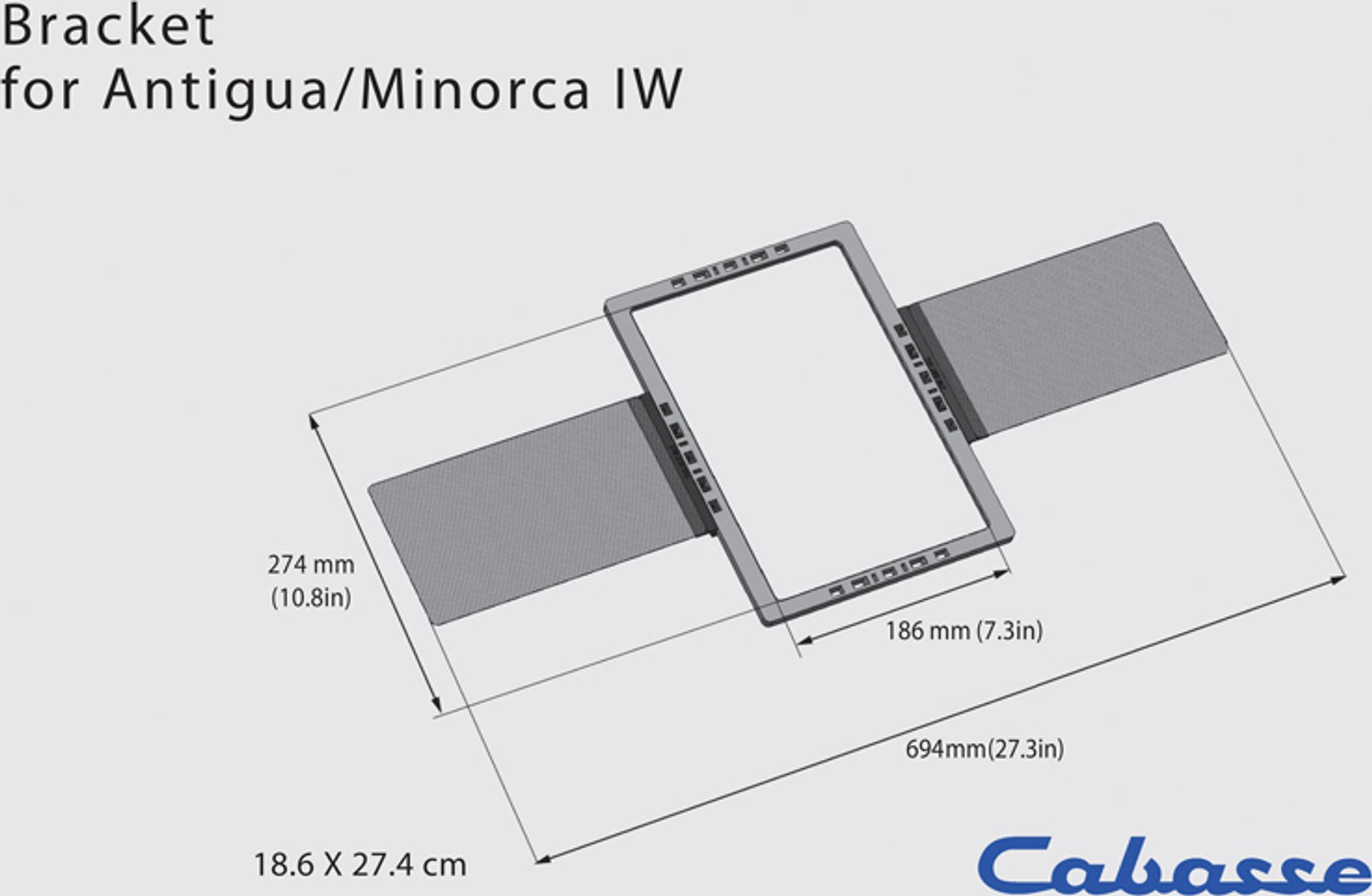

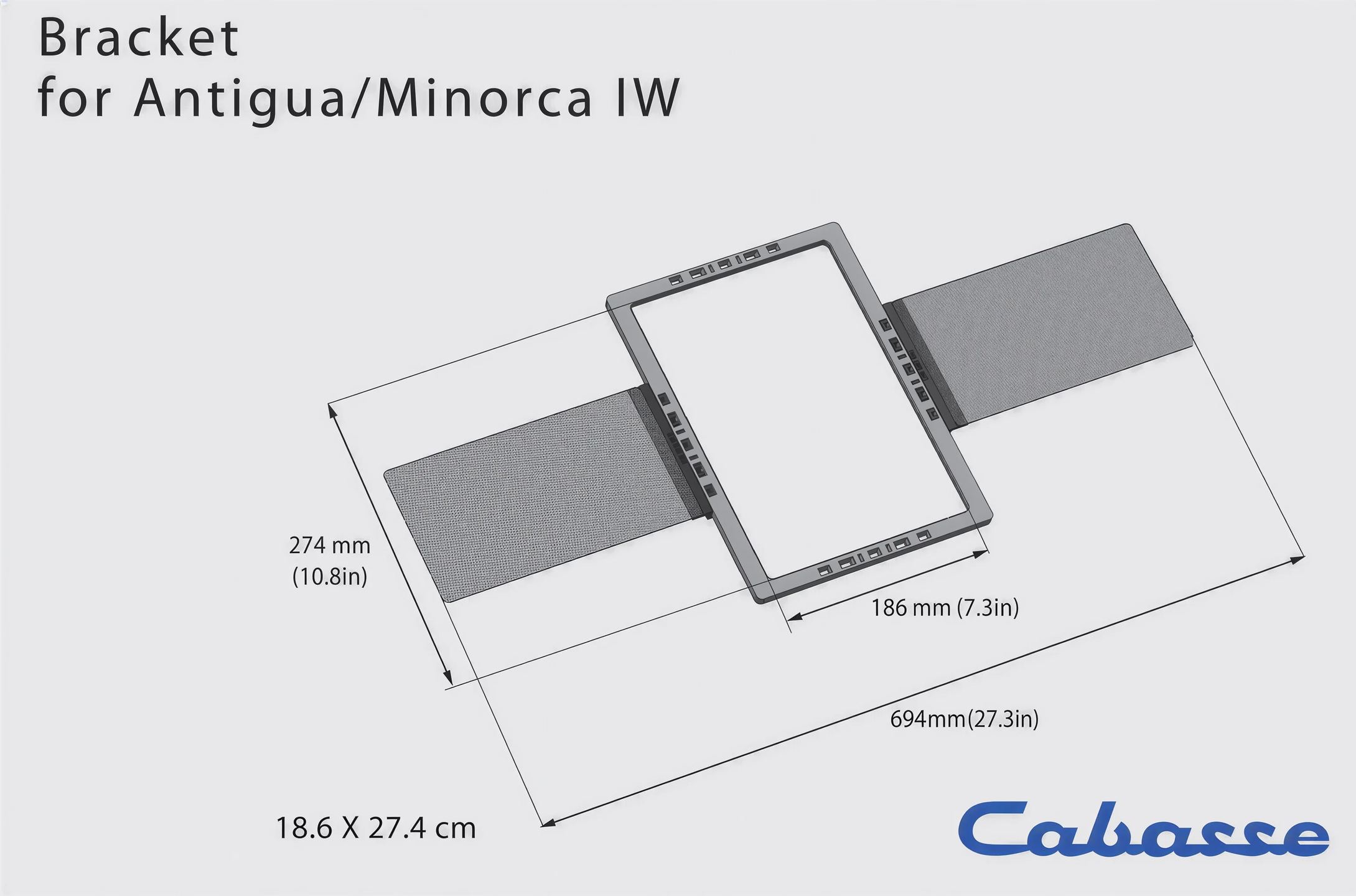

Cabasse monteringssats för Antigua IW och Minorca IW

En inbyggnadshögtalare presterar som bäst först när den sitter stadigt i väggen eller taket, utan glapp eller oönskade vibrationer. Den här satsen med stålfästen ger Cabasse Antigua IW och Minorca IW ett stadigare fäste i en skiljevägg eller ett tak av gipsskivor, den typ av installation som tillverkaren rekommenderar detta tillbehör för, särskilt vid nybyggnation där monteringen förbereds före ytskiktsarbetet.

Stålfästen som klämmer åt väggen eller taket

Satsen innehåller fyra monteringsfästen, fyra åtdragningsskruvar, fyra brickor och en monteringsanvisning. Varje fäste är 85 mm långt, 25 mm brett och 2 mm tjockt, utskuret ur korrosionsskyddat stål med svart ytbehandling, med en total vikt på 120 g. Principen bygger på åtdragning: fästet placeras bakom skivan, skruven drar det mot högtalarens ram och skivan kläms fast mellan de två. Brickorna fördelar kraften under skruvhuvudet. Gips tål dåligt en belastning som koncentreras till en liten yta, eftersom det tenderar att tryckas sönder eller smulas sönder, och ett 25 mm brett metallfäste fördelar trycket över en större yta än enbart de ursprungliga klorna. Korrosionsskyddet gör nytta i ett tak under en vind eller i ett rum där kondens kan tränga in i väggarna.

En väggtjocklek på 10 till 30 mm

Spännområdet täcker väggar och tak med en tjocklek på 10 till 30 mm. En standardgipsskiva (BA13 på franska byggarbetsplatser) är 12,5 mm tjock, dubbla skivor cirka 25 mm: de två vanligaste konstruktionerna för såväl skiljeväggar som undertak ryms utan problem inom detta intervall. Över 30 mm, exempelvis med tre skivlager, en beklädnad limmad på styv isolering eller en murad vägg, kan fästena inte längre klämma åt och satsen är inte lämplig. Det är bättre att mäta väggens eller takets faktiska tjocklek vid håltagningen, inklusive spackel och eventuell panel, än att förlita sig på skivornas teoretiska tjocklek.

De två aktuella inbyggnadshögtalarna

Antigua IW och Minorca IW har samma rektangulära format på 318 × 232 mm och samma inbyggnadsdjup på 83,5 mm, vilket gör att en och samma sats passar båda modellerna. Antigua IW är en tvåvägshögtalare som kombinerar ett 17 cm baselement med P2C-membran och diskantelementet DOM36 från MT-serien. Minorca IW är i stället en trevägshögtalare med det egenutvecklade koaxialelementet BC10, som placerar mellanregister och diskant på samma axel, kompletterat av ett 17 cm baselement med Duocell-membran. I båda fallen monteras högtalaren som standard med sex skruvar som är synliga på framsidan och som vrider ut kammar bakom väggen; satsens fästen kompletterar denna infästning. Cabasses runda inbyggnadshögtalare Archipel har andra mått och omfattas inte.

Förbered monteringen innan du skär i skivan

Arbetet börjar med att lokalisera elrör, rörledningar och ventilationskanaler som kan korsa den planerade placeringen, följt av markering med mallen som medföljer högtalarna. Cabasse anger några akustiska riktlinjer som är lika viktiga som infästningen: en volym på cirka 19 liter bakom högtalaren, en placering minst 50 cm från alla hörn för att undvika överdriven bas och ett hålrum fyllt med glasull eller mineralull utan att materialet packas, med undantag för syntetiskt skum med slutna celler och expanderad polystyren. Skruvarna dras åt utan att ta i för hårt: en lätt böjning av ramen är tillåten för att kompensera för ojämnheter i väggen eller taket, men alltför hård åtdragning deformerar den. För den som vill ha kontroll över lådvolymen oavsett väggkonstruktion erbjuder Cabasse även en sluten bakre låda i fuktbeständig MDF, en annan lösning än monteringssatsen, som påverkar den mekaniska infästningen och inte akustiken. Tillverkaren rekommenderar att monteringen utförs av en fackman för ett snyggt resultat.

Tekniska egenskaper

Kompatibilitet

• Cabasse-högtalare:
  • Antigua inbyggd
  • Minorca inbyggd

Kitets innehåll

• 4 fästklor
• 4 skruvar
• 4 brickor
• Monteringsanvisning

Installation

• Fästsystem med klämning
• Inbyggd montering i vägg eller tak
• Kompatibel med tjocklekar från 10 mm till 30 mm

Fysiska specifikationer

• Material: korrosionsbehandlat stål
• Färg: svart
• Vikt: 120 g

Mått

• Klolängd: 85 mm
• Klobredd: 25 mm
• Tjocklek: 2 mm
